零部件及配件：	阀杆	驱动方式：	手动
流动方向：	单向	适用介质：	水
材质：	不锈钢	连接方式：	法兰连接
通道：	直通式	结构形式：	浮动球阀
类别：	浮动球球阀	品牌：	全立
公称通径：	DN15-DN200（mm）	用途：	疏水
型号：	Q41M	规格：	DN15
商标：	全立阀门	包装：	木箱
产量：	1000

1简介

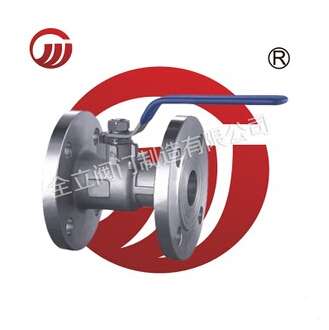

整体高温球阀是采用新型密封材料为阀座,经同类产品聚四氟乙烯做密封的球阀,使用寿命提高了3-5倍。具有性能稳定、密封可靠、磨擦力小、开关轻便、耐高温、耐磨、耐油、耐腐蚀、使用寿命长等优点，“罗兰”牌高温球阀与截止阀、柱塞阀、排污阀，结构长度相符，扩大了球阀使用范围，广泛用于石油、化工、橡胶、造纸、制药等行业。
2结构特点及作用原理
该型阀门中的球体、密封圈采用了特殊的加工工艺和最新密封材料，使球体表面粗糙度和圆度达到标准要求，从而提高了密封性能和使用寿命、耐高温的能力。顺时板动手柄带动阀杆驱动球体旋转，使介质顺利通过。
3性能参数
型号 公称压力 (MPa) 强度试验压力 (MPa) 密封试验压 (MPa) 适用温度 (℃) 适用介质 QJ641M/F-16C 1.6 2.4 1.8 -28～+300 (M/F) 导热油、水、蒸汽、气体、油品、**类腐蚀性介质、醋酸类腐蚀性介质 QJ641M/F-16C 2.5 3.8 2.8 -28～+350 (PPN) 4主要零部件材料编辑
序号 零部件名称 材料
1 阀体 球墨铸铁、碳素钢、铸不锈钢
2 密封圈 (M/F)高强度耐磨碳结石墨≤300℃ (PPN)对莅聚苯、温度≤350℃
3 球 不锈钢
4 填料 聚四氟乙烯
5 填料压盖 QT450－10球墨铸铁
6 阀杆 碳素钢、铬不锈钢
7 手柄 碳钢 5主要技术参数编辑型号 规格 尺寸 L D D 1 D 2 z-φd H b QJ641M/F-16 15 130 95 65 45 4-14 85 14 20 150 105 75 55 4-14 95 16 25 160 115 85 65 4-14 103 16 32 180 135 100 78 4-18 105 18 40 200 145 110 85 4-18 120 18 50 230 160 125 100 4-18 195 20 65 290 180 145 120 4-18 195 20 80 310 195 160 135 8-18 215 22 100 350 215 180 155 8-18 253 24
