不锈钢对夹式止回阀H71W 供应对夹式止回阀的厂家 支持化验

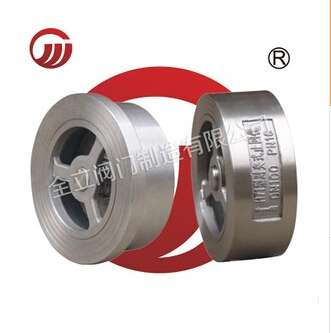

不锈钢对夹式止回阀H71W 供应对夹式止回阀的厂家 支持化验--点击浏览大图

所属目录:止回阀

搜索关键字:不锈钢对夹式止回阀H71W 供应对夹式止回阀的厂家 支持化验

信息简介:不锈钢对夹式止回阀H71W 供应对夹式止回阀的厂家 支持化验

不锈钢对夹式止回阀H71W 供应对夹式止回阀的厂家 支持化验详细信息:
“不锈钢对夹式止回阀H71W 供应对夹式止回阀的厂家 支持化验”参数说明
品牌: 全立 种类: DDCV双瓣式
结构形式: 升降式 形态: 蝶式
类型(通道位置): 直通式 驱动方式: 手动
功能: DDCV双瓣逆止阀 材质: 不锈钢
结构: 蝶式 连接方式: 卡套
适用介质: 各种高腐蚀化学介质 公称通径: DN15-DN250(mm)
型号: H71W 规格: DN20
商标: 全立 包装: 木箱
产量: 10000
“不锈钢对夹式止回阀H71W 供应对夹式止回阀的厂家 支持化验”详细介绍

1 结构原理
止回阀启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类,主要用于介质单向流动的管道上,只允许介质向一个方向流动,以防止发生事故。
止回阀按结构划分,可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。升降式止回阀可分为立式和卧式两种。旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启,流体从进口侧流向出口侧。当进口侧压力低于出口侧时,阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
2技术参数
型号:H76X/H76H/H76W
名称:对夹双瓣止回阀
公称通径
DN(mm)
50~1200



公称压力
PN(MPa)
1.0
1.6
2.5
4.0
试验压力Ps(MPa)
强度试验
1.5
2.4
3.75
6.0
密封试验
1.1
1.76
2.75
4.4

适用介质
水、蒸汽、油品、污水、酸碱类




适用温度
橡胶密封面(X)-20℃~120℃
合金钢密封面(H)主体碳钢-29℃~425℃
不锈钢主体用于酸类介质-29℃~200℃


?
3零件材料
名称
材料
阀体
铸铁、铸钢、不锈钢、铬镍钼钛钢
阀板
铸铁、铸钢、不锈钢、铬镍钼钛钢
阀杆
碳钢、2Cr13、不锈钢、铬镍钼钛钢
密封圈
橡胶、不锈钢、合金钢
弹簧
60Si2Mn、3Cr13、17-7PH、INCONEL
